Sơn Epoxy Gia Cường Thủy Tinh EH2350 KCC

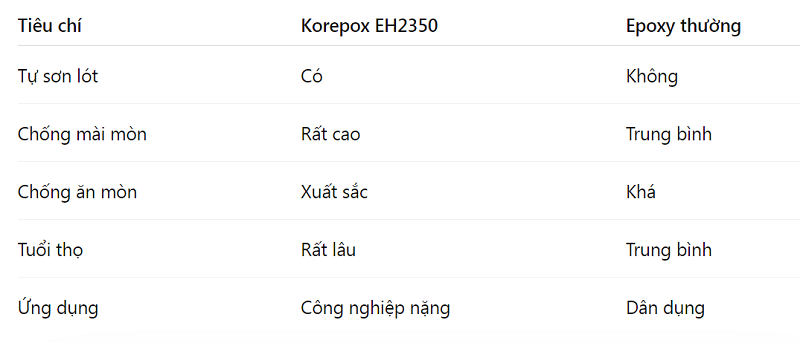

Sơn EH2350: Là loại sơn epxoy 2 thành phần, tự mồi gốc nhựa epoxy tinh khiết: phần sơn (A) và phần đóng rắn (B). Sơn có khả năng chống mài mòn, tăng cường với vảI thủy tinh và sức để kháng nước biển, dầu thô, dầu nhiên liệu và mài mòn tuyệt vời

Ngoài ra, màng sơn rất cứng và dai với độ lâu dài, có thể chịu được nhiệt độ thấp -18ºC / -0.4 ºF và đáp ứng yêu cầu VOC như là lớp phủ hàng lượng rắn cao.

Đặc biệt, Sơn Epoxy EH2350 còn làm lớp phủ chống ăn mòn và chống mài mòn bảo vệ lâu dài cho kết cấu thép trong môi trường bị ăn mòn như: thân tàu dưới nước, Boottop, phần trên thân tàu, bộ phận tiếp xúc ánh sáng của con tàu, bể cân bằng nước, khu vực vận tải hàng hóa…

Sơn áp dụng cho các kết cấu thép của các dự án ngoài khơi, các nhà máy, cầu và ngững khu vực khác nữa. Sơn KCC EH2350 còn dùng gia cố trọng tải và mài mòn cho bãi đậu xe, khu vực thường xuyên đi lại

Tính Chất Vật lý Của Sơn EH2350 Gia Cường Thủy Tinh

Nhiệt độ khô chạm tay: ở nhiệt độ 5ºC / 41ºF là 8 giờ, 20ºC / 68ºF là 1 giờ và ở 30 / 86ºF là 30 phút

Lưu ý: Thời gian khô thực tế tùy thuộc vào độ dày màng sơn, thông gió, độ ẩm và thời gian khô dưới điều kiện khô trên phải được kiểm tra kỹ.

Thành phần chất đóng rắn: xấp xỉ 80%

Độ phủ lý thuyết: 1 lít sơn epoxy KCC ET2530 sơn được 4 m² ở độ dày 200 μm trên bề mặt láng mịn

Đóng gói: Sơn epxoy KCC EH2350 được đóng gói theo bộ, 18L/Bộ trong đó phần sơn là 14.4L và phần đóng rắn là 3.6L

Tỷ trọng: Xấp xỉ 15kg khi trộn đều 2 thành phần

Hướng Dẫn Sử Dụng Sơn Phủ Epoxy KCC EH2350

Bề mặt trước khi sơn epoxy lớp đệm EH2350 cần phải làm sạch hoàn toàn: loại bỏ tất cả các loại dầu mỡ, bụi phấn và bất kỳ chất gây ô nhiễm khác bẳng phương pháp thích hợp (dung môi hoặc nước sạch) và được sấy khô.

Nhiệt độ bề mặt thích hợp khi sơn ít nhất là 3ºC / 5ºF trên điểm đông để ngăn chặn sự ngưng tụ

Không thi công sơn phủ EH2350 khi độ ẩm tướng đối > 85%

Trong khi vực kín, diện tích hạn chế thì khi thi công phảo có quạt thông gió với khi sạch để hỗ trợ dung môi bay hơi, bảo vệ an toàn cho người thi công.

Bề mặt đã được sơn lớp sơn lót epoxy chống rỉ KCC EP170(QD)

Trộn sơn epxoy KCC EH2350 theo tỷ lên: thành phần A : thành phần B=4:1(theo thể tích). Dùng máy khuấy điện khuấy thật đều.

Pha loãng: Sử dụng dung môi Thinner 024 KCC, không được trộn dung môi với các thành phần riêng lẻ

Độ dày của màng sơn: Phụ thuộc vào mục đích và khu vực sử dụng mà thi công độ dày khác nhau, tuy nhiên độ dày bề mặt thông thường là 250 μm dry

Thời gian chết của sơn khi trộn xong là 3 giờ tại 20ºC / 68ºF chính vì vậy mà cần ước lượng sơn cần dùng để tiến hành pha trộn vừa đủ thi công trong thời gian sống của sơn, tránh sơn bị đông đặc không dùng được.

Dụng cụ thi công Sơn KCC EH2350: Súng phun sơn (chân không hay không khí, Ru lô hay cọ.

Lớp sơn đề nghị thi công: 01-02 lớp tùy yêu cầu độ dày của màng sơn và mục đích sử dụng

Thời gian chuyển tiếp giữa các lớp: tại 20ºC / 68ºF là 3h. Trước khi sơn lớp kế tiếp phải làm thật sạch bề mặt tương tự như khi sơn lớp thứ nhất.​

Liên hệ nhận báo giá sơn epoxy KCC EH2350
